Кабельные системы ДКС
Кабеленесущие системы ДКС появились на рынке в 1998 году и сразу получили высокие оценки от российских компаний. Уже тогда производились на современном импортном оборудовании и не уступали по качеству зарубежным аналогам. Отечественное сырье и удобная логистика (завод находился в Твери – между Петербургом и Москвой) оказали положительное влияние на цену и популярность продукции.
В настоящее время кабельные системы DKC известны далеко за пределами России. Производственные и складские площади компании находятся в Италии, Румынии, Венгрии и Украине. Помимо Европы поставки осуществляются в страны Африки, Латинской Америки и в другие регионы мира.

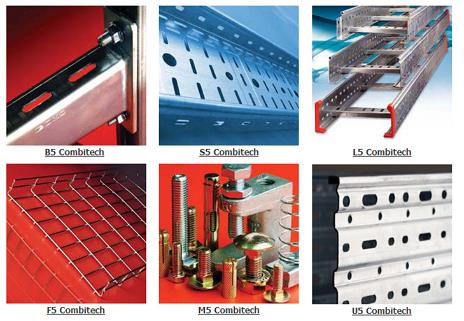

Мы предлагаем продукцию для построения кабельных трасс системы ДКС, в том числе:
Устройства для скрытого монтажа более востребованы, поэтому остановимся именно на них.
Перфорированные – изделия с характерными отверстиями, которые служат естественной вентиляцией и облегчают крепление к поверхности. К данной категории относятся кабеленесущие системы ДКС серии S5;
Перфорированные лотки DKC и других производителей применяются при воздушной прокладке силовых электрических кабелей. Данные изделия выполнены из прочной листовой стали, имеют много вариантов размеров и толщины. Надежное предохранение от коррозии обеспечивает слой цинка от 19 до 100 микрон (в зависимости от способа цинкования).
Лотки ДКС позволяют создавать не только прочную несущую конструкцию, но и надежную защиту кабеля от механических повреждений. При необходимости поставляемые изделия могут комплектоваться защитной крышкой. К достоинствам именно перфорированных лотков, в том числе системы DKC, следует отнести:
- • уменьшенный вес конструкции;
- • улучшенную вентиляцию кабеля в процессе эксплуатации;
- • удобную для монтажа и ввода-вывода кабеля перфорацию.
Основные типоразмеры изделий:
- • ширина: 50, 100, 150, 200, 300, 400, 500, 600 мм;
- • высота борта: 30, 35, 42, 50, 60, 70, 80, 100, 150, 200 мм;
- • толщина стали (перфорированный вариант): 0,55; 0,7; 0,8; 1,0; 1,2; 1,5 мм.
При выборе изделий данного вида особое внимание следует обратить на способ соединения/стыковки прямых элементов. Существует два основных способа стыковки: телескопический «мама-папа» (один прямой элемент входит в другой) и соединение встык (с использованием дополнительных пластин).

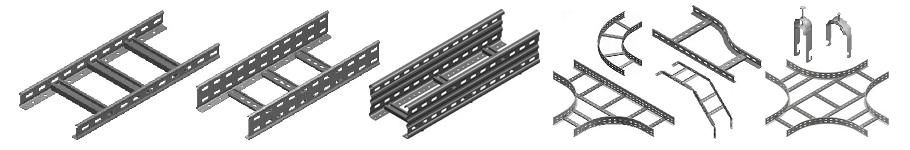

Лестничные – применяются в случаях, когда кабели имеют большой вес и создают высокие механические нагрузки. Эти лотки ДКС представлены серией L5; Весь представленный ассортимент кабельные лотков лестничного типа ДКС можно классифицировать по нескольким характеристикам. Например, по высоте бокового профиля: 50, 80 и 100 мм. По ширине предлагается пять вариантов изделия: от 200 до 600 мм.
Лестничные лотки ДКС имеют отштампованные края для быстрого соединения внахлест («папа - мама»).
Прямые элементы продукции доступны в двух видах: системы «Стандарт» и «Плюс». В первой лонжерон имеет толщину 1,2 мм, а во второй он увеличен до 1,5 мм (исключение — изделие высотой 100 м с толщиной лонжерона 1,5 мм, доступное только в варианте «Стандарт»). Толщина поперечин (ступенек) лестничных лотков ДКС составляет 1,0 мм для всех типоразмеров. Дистанция между поперечинами — 250 мм. Для соединения лонжеронов и поперечин используется инновационная технология «клинчинг», которая без применения сварки и заклепок надежно соединяет продольные и поперечные элементы конструкции. Для соединения прямых элементов используются винты с квадратным подголовником М6х10 (СМ010610), шайбы стопорные М6 (СМ220600) и гайки М6 (СМ110600).

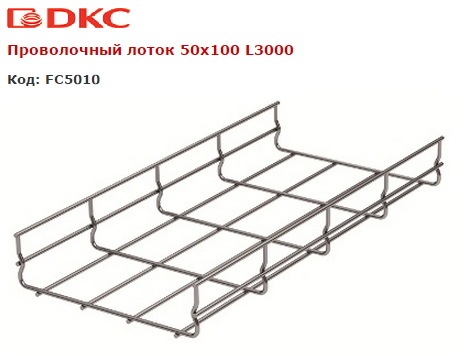

Проволочные – самые дешевые изделия из сваренной оцинкованной проволоки. Они предназначены для кабельных трасс и шахт малой нагрузки, выпускаются в серии F5. Отличаются низкой ценой, гибкостью и простотой монтажа;
Для монтажа электрических кабелей часто применяются проволочные лотки DKC. Это широко известная марка. Компания «Ваш профиль» несколько лет поставляет высококачественные кабельные лотки ДКС из оцинкованной проволоки и нержавеющей стали. Наши преимущества — оптимальные цены, консультационная поддержка и бесплатная доставка.
Подобные изделия используются для монтажа электрических коммуникаций небольшого веса. Как правило, это слаботочные информационные сети (телефонные, IP и другие), которые крепятся в основном под фальш-потолками.
При выборе изделия необходимо обратить пристальное внимание на высоту борта, ширину основания, а также на толщину проволоки.
Проволочные лотки DKC — это специальные элементы, которые используются при монтаже электролиний, обычно внутри помещений. Применяются в случаях отсутствия необходимости защищать кабель от механических повреждений.
К преимуществам проволочных лотков DKC следует отнести:
- • Легкость и практичность конструкции, удобство в монтаже;
- • Отсутствие острых краев, которые могут повредить проводку кабеля;
- • Небольшой вес при высокой прочности;
- • Возможность соединять элементы между собой без использования винтовых креплений.
- • Экономию времени (до 60%) на установку кабельной трассы;
- • Прекрасную вентиляцию кабеля (отсутствие теплового эффекта);
- • Удобный осмотр и обслуживание электролинии.
Тяжелые лотки (U5) – используются для открытой прокладки кабелей на крупных пролетах. Применяются в зонах с высокой снеговой или ветровой нагрузкой, а также в местах с повышенной вибрацией.
Помимо лотков для прокладки кабелей мы реализуем другую продукцию ДКС:
- • Cистему монтажных элементов (серия B5),
- • Универсальные соединительные, такелажные и крепежные изделия (М5),
- • Профиль ДКС.
Консоли и крепления лотков
Крепежные элементы предназначены для настенного и потолочного монтажа кабельных лотков, используемых при обустройстве электросетей внутри и снаружи помещений. Консоли ДКС выполнены из высокопрочной стали, а также оцинкованы по методу Сендзимира или способом окунания в расплавленный «горячий цинк».
Консоли подразделяются следующим образом:
- • потолочные BBA;
- • настенные ВВС;
- • с двойной полкой BBD;
- • усиленные PL (BBH);
- • облегченные ML (BBL);
- • с быстрой фиксацией (BBF) и другие.
Достоинствами консолей ДКС, как и другой продукции этого бренда являются:
- • широкий ассортимент;
- • качественные материалы и покрытие;
- • разнообразие характеристик (размеры, несущая способность и т. д.).
Металлические лотки IEK®
Металлические лотки IEK® выпускаются в России на основной производственной площадке ГК IEK в Ясногорске Тульской области. Изделия, разработанные инженерами компании, полностью отвечают ожиданиям российских потребителей и требованиям отечественных нормативных документов. Продукция уже зарекомендовала себя среди профессионалов, на протяжении многих лет она успешно используется на сотнях объектов в различных регионах России.
Ассортимент кабельных металлических лотков IEK®
Металлические прокатные лотки
Перфорированные и неперфорированные кабельные лотки IEK® из оцинкованной стали, предназначены для монтажа и защиты силовой и слаботочной проводки. Система кабельных прокатных лотков IEK состоит из различных комбинаций металлических лотков, аксессуаров, настенных и потолочных подвесов, необходимых для прокладки кабеля во всех направлениях. Кабельные лотки изготовляются из рулонной холоднокатанной стали, оцинкованной горячим способом в агрегатах непрерывного цинкования (ГОСТ 14918-80).
Преимущества
- • Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- • Конструкция замка имеет трубчатую (круглую на поперечном срезе) форму не имеющую острых кромок.
- • Трубчатая форма замка значительно улучшает прочностные характеристики лотков «ИЭК».
- • Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Лестничные лотки
Лестничные металлические лотки из оцинкованной стали используются в монтаже трасс для прокладки проводов и кабелей при выполнении открытых электропроводок и открытой прокладки кабельных линий на промышленных и гражданских объектах.
Лестничные лотки изготавливаются из рулонной холоднокатанной стали, оцинкованной горячим способом в агрегатах непрерывного цинкования (ГОСТ 14918-80).
Преимущества
- • Высокая несущая способность лестничных лотков позволяет прокладывать тяжелые кабельные линии с нагрузкой более 600 кг/м.
- • Открытый способ прокладки кабельных линий с помощью металлических лестничных лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.
- • Универсальный разъем «папа-мама» позволяет осуществлять монтаж кабельной трассы как непосредственно продольно встык, так и внахлест сбоку за счет новой симметричной конструкции.
- • Трубчатая форма замка значительно улучшает прочностные характеристики лотков IEK®.
- • Ассортимент типоразмеров лотков и аксессуаров позволяет спроектировать кабельную трассу любой степени сложности, используя разные типы лотков.
Испытания лестничных лотков показали высокую огнестойкость и сохранность всех характеристик в условиях пожара.
Проволочные лотки и аксессуары
Проволочные лотки предназначены для прокладки силовых и информационных кабелей внутри зданий и сооружений. Чаще всего используются под фальш-потолками.
Отличительной особенностью прокладки кабеля при помощи проволочных лотков является удобство монтажа с использованием минимального количества аксессуаров, а также отличная вентиляция проложенной кабельной трассы, что уменьшает вероятность ее перегрева.
Преимущества
- • Максимальная вентиляция проложенной кабельной трассы.
- • При монтаже системы проволочных лотков используется минимальное количество аксессуаров.
- • Возможно быстрое безвинтовое соединение лотков между собой.
- • Легкий доступ к проводке в процессе эксплуатации.
- • Ассортимент типоразмеров лотков и аксессуаров позволяет решить самые сложные монтажные задачи.
Аксессуары для металлических лотков

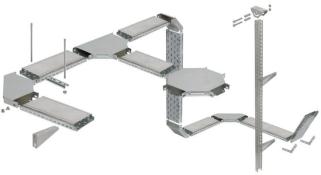

Удобство и быстрота монтажа кабельных трасс на основе металлических лотков IEK® обеспечивается как самой конструкцией лотков, так и благодаря широкому ассортименту монтажных элементов IEK® для подвеса кабельных трасс. ГК IEK предлагает несколько способов крепления трассы:
- • с применением кронштейнов и потолочных консолей,
- • на основе держателей и шпилек,
- • с помощью такелажной продукции.
Кабеленесущие системы KOPOS
Компания KOPOS KOLIN а.s. начала производство электротехнических изделий в 1926 году. До начала Второй Мировой войны, не смотря на жесткую внутреннюю конкуренцию, компания заняла лидирующие позиции на чехословацком рынке. В послевоенный период ассортимент выпускаемой продукции существенно расширился согласно требованиям времени. Ассортимент выпускаемой продукции постоянно расширяется. Начат выпуск новых серий электромонтажных кабель - каналов, парапетных кабель-каналов с двойной стеной, гибких двухслойных труб для подземной укладки кабеля, широкого ассортимента безгалогенных изделий. На сегодняшний день ассортимент товаров, изготавливаемых фирмой KOPOS KOLIN а.s., насчитывает более 5000 наименований.
Особое внимание компания KOPOS KOLIN а.s. уделяет качеству своей продукции. Новые изделия всегда соответствуют требованиям европейских стандартов, что подтверждают регулярно проводимые сертификационные испытания.
Компания KOPOS KOLIN а.s. является обладателем сертификата соответствия нормам ISO 9001и ISO 14001, а также удостоверений „Безопасное предприятиe“ и „Чешское качество“. Это даёт 100 % гарантию соблюдения технологических процессов и, как следствие, гарантию качества и безопасности изделий. Компания оперативно реагирует на рост потребностей рынка, что помогает обеспечить постоянно лидирующую позицию. Как значительный успех можно оценить факт открытия предприятием13-ти дочерних торговых компаний преимущественно в странах восточной Европы, а так же в Азии и Африке. Этим из национального производителя и поставщика предприятие превращается в компанию, которой принадлежит часть мирового рынка в номенклатуре выпускаемой предприятием продукции.
Кабельные лотки MARS
- • кабельный лоток с интегрированным соединением
- • кабельный лоток с интегрированным соединением неперфорированный
- • кабельный лоток перфорированный без интегрированного соединения
- • аксессуары
Кабельные лотки MARS из нержавеющей стали
- • кабельный лоток неперфорированный
- • аксессуары
КАБЕЛЬНЫЕ ЛОТКИ JUPITER
- • кабельный лоток с интегрированным соединением
- • кабельный лоток с интегрированным соединением неперфорированный
- • аксессуары
КАБЕЛЬНЫЕ ЛОТКИ ЛЕСТНИЧНОГО ТИПА
- • кабельные лотки лестничного типа
- • аксессуары
- • проволочные лотки
- • cоединительные аксессуары
- • монтажные аксессуары подвесов
- • монтажные профили, Strut-профиль
КАБЕЛЬНЫЕ НЕСУЩИЕ СИСТЕМЫ С СОХРАНЕНИЕМ ФУНКЦИОНАЛЬНОСТИ ВО ВРЕМЯ ПОЖАРА
• нормированные несущие конструкции
◦ лотки для кабелей JUPITER
◦ кабельные полки
◦ фиксаторы для кабелей
• ненормированные несущие конструкции
◦ лотки для кабелей JUPITER, MARS и нержавеющая сталь
◦ кабельные полки, стальные трубы
◦ электромонтажные коробки, несущая планка
