Автоматические выключатели АП

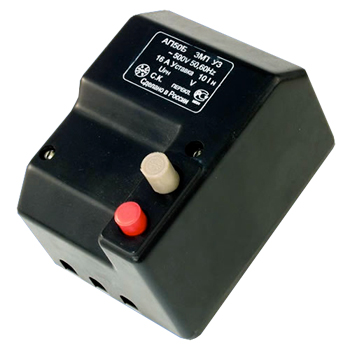

Aвтоматические выключатели серии АП50Б предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей.

Наименование параметров	АП50 Б2М	АП50 Б2МТ	АП50 Б1М2ТД	АП50 Б3М	АП50 Б3МТ	АП50 Б2М3ТН	АП50 Б2МН	АП50 Б2М3ТД	АП50 Б2М3ТО
	Номинальный ток максимальных расцепителей
	1.6	2.5	4	6.3	10	16	25	40	50
Предельная коммутационная способность в цепи, кА перем. тока 380 В перем. тока 500 В пост. тока 220 В	0,3 0,3 0,3	0,4 0,4 0,7	0,6 0,6 1,0	0,8 0,8 1,4	2,0 1,5 2,5	3,0 3,5 2,5	3,0 3,5 2,5	5,0 3,5 2,5	3,0 3,5 2,5
Износостойкость общая, циклов	50000
Износостойкость коммутационная, циклов	50000			25000			20000
Минимальный расцепитель, В	110; 127; 220; 380; 400; 415; 440*; переменного тока частоты 50 Гц
Шкала номинальных напряжений независимого расцепителя, В	110; 127; 220; 230; 240; 380; 400; 415; 440*; переменного тока частоты 50-60 Гц, 220-постоянного тока
Масса, кг без оболочки	до 1			до 1,3
Масса, кг в дополнительной оболочке	до 2,2

  Выключатели изготавливаются с одним свободным переключающим контактом вспомогательной цепи (1П), двумя (2П) или без них. Выключатели в дополнительной оболочке имеют степень защиты IP54 и изготавливаются в двух исполнениях по материалу:
    • Исполнение 1 — оболочка из стекловолокнита (ДСВ) с термостойкостью 280°С, цвет желтый, на токи 1,6...63 А, климатические исполнения V2, Т2, ХЛ5;
    • Исполнение 2 — оболочка из фенопласта с термостойкостью 140°С, цвет черный, на токи 1,6...25 А, климатическое исполнение V2.

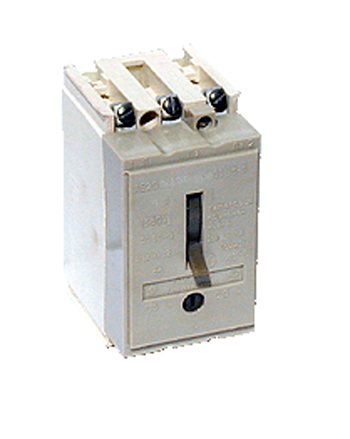

Автоматические выключатели АЕ

Тип выключателей	Ном. ток расцепителей, A	Габаритные размеры, мм	Масса, кг	Примечание
АЕ-2046М-100-00УЗ-Б АЕ-2046М-200-00УЗ-Б АЕ-2046М-300-00УЗ-Б АЕ-2046М-400-00УЗ-Б	0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50;63.	145х75х105(IP00) 200х75х105(IP20)	0,93(IP00) 1,05(IP20)	3-х полюсные с электромагнитными и тепловыми расцепителями, отсечка 12 Iн, но без регулировки номинального тока тепловых расцепителей.

AE2040, АЕ2050М, АЕ2050М1 (Курск)

Тип выключателей	Ном. ток расцепителей, A	Габаритные размеры, мм	Масса, кг	Примечание
АЕ2043- 100-ООУЗ , АЕ2053М-100-ООУЗ; АЕ2053М1 -100-ООУЗ , АЕ2043- 200-ООУЗ , АЕ2053М-200-ООУЗ; АЕ2053М1 -200-ООУЗ , АЕ2043- 300-ООУЗ	16; 20; 25; 31,5; 40; 50; 63; 80; 100	Приведены на схеме.	0,93(IP00) 1,05(IP20)	Трехполюсные автоматические выключатели типа АЕ2040, АЕ2050М, АЕ2050М1 и выключатели-разъединители (без расщепителей) АЕ205РМ предназначены для применения в электрических цепях переменного тока частоты 50, 60 Гц.

AE2050MM и АЕ2050П (Черкеск)

Тип выключателей	Ном. ток расцепителей, A	Габаритные размеры, мм	Масса, кг	Примечание
АЕ2053ММ-100-00УЗ-Б	80; 100	145х75х105(IP00)	1,1(IP00)	3-х полюсный, с электромагнитными расцепителями, отсечка 12Iн.
АЕ2056ММ-100-00УЗ-Б	80; 100	145х75х105(IP00)	--	3-х полюсный, с электромагнитными и тепловыми расцепителями, отсечка 12Iн.
АЕ2053П-100-00УЗ-Б	80; 100; 125	145х75х105(IP00)	1,1(IP00)	3-х полюсный, с электромагнитными расцепителями, отсечка 10Iн ПКС Icu=10kA, Ics=6kA.
АЕ2056П-100-00УЗ-Б	80; 100; 125	145х75х105(IP00)	--	3-х полюсный, с электромагнитными и теплловыми расцепителями, отсечка 10Iн ПКС Icu =10kA, Icu=6kA.

Выключатели автоматические в литом корпусе DPX³/DPX (Legrand)

Могут быть установлены на рейку 2 или на монтажную плату в шкафах XL3 и других оболочках. Автоматические выключатели в литом корпусе предназначены для коммутации, разъединения и защиты электроцепей низкого напряженияАвтоматические выключатели оборудованы торцевыми зажимами для подсоединения гибких проводников сечением до 70 мм2 или аксессуарами для подсоединения жёстких проводников сечением до 95 мм2. Также могут быть оборудованы аксессуарами, общими для всех аппаратов серии DPX3. Соответствуют требованиям…

Выключатели автоматические в литом корпусе DRX (Legrand)

Группа Legrand представляет новую линейку автоматических выключателей в литом корпусе. Серия DRX включает в себя автоматические выключатели с термомагнитными расцепителями с номинальным током до 250 А. Новые аппараты характеризуются отличным соотношением цена/качество: при невысокой стоимости автоматические выключатели DRX обладают надежной и функциональной конструкцией. Благодаря возможности регулировки расцепителей и множеству различных аксессуаров, аппараты DRX являются идеальным выбором для различных электроустановок.

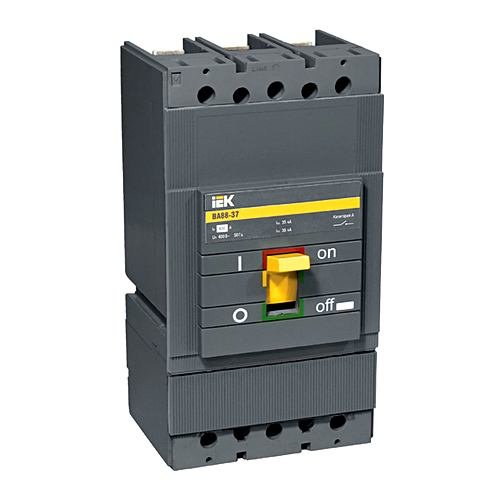

Автоматические выключатели ВА88 (IEK)

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Cоответствуют требованиям ГОСТ Р 50030.2 и изготовлены по техническим условиям ТУ 3422-001 П18461115-2009.…

Автоматические выключатели ВА88 с электронным расцепителем МР211 (IEK)

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль…

Выключатели путевые ВПК

Выключатели путевые ВПК 2010, ВПК 2110, ВПК 2111, ВПК 2112, ВК-300 предназначены для коммутации электрических цепей управления переменного напряжения до 660 В, частоты 50-60 Гц и постоянного напряжения до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Экплуатация ВПК/Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69:

• Высота над уровнем моря не более 4300 м;
• Температура окружающей среды для исполнения У2 от минус 40 до плюс 40°С (для исполнения Т2 от минус 10 до плюс 45°С), кроме выключателей с приводом толкатель и толкатель с роликом, которые рассчитаны для работы при температуре от минус 10 до плюс 40°С (для исполнения Т2 от минус 10 до плюс 45°С); для выключателей полумгновенного действия с приводом рычаг с роликом и рычаг регулируемый по длине, для исполнения ХЛ2 - от минус 60 до плюс 40°С.
• Относительная влажность воздуха не более 80% при температуре 20°С для исполнений У2 и ХЛ2 и 90% при температуре 27°С для исполнения Т2.
• Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных и химически активных газов и паров, способных разрушить покрытие металлов и изоляцию.
• Номинальные рабочие значения механических внешних воздействующих факторов по ГОСТ 17516.1-90 для группы механического исполнения М9. По условиям эксплуатации в части коррозионное активности атмосферы выключатели соответствуют группам условий эксплуатации металлических деталей по ГОСТ 15150-69: 3 - для климатических исполнений У и ХЛ; 5 - для климатического исполнения Т.
• Рабочее положение выключателей в пространстве любое.

Тип	Напря- жение, В		Номи- нальный ток, А	Рабочий ход привода, мм	Усилие прямого срабаты- вания, Н	Коммутация износостойкости, циклов В/О	Масса, кг	Габаритные размеры, мм
Тип	пере- менное	посто- янное	Номи- нальный ток, А	Рабочий ход привода, мм	Усилие прямого срабаты- вания, Н	Коммутация износостойкости, циклов В/О	Масса, кг	Габаритные размеры, мм
ВПК2110	660	440	10	5,3	15	2,0 х 106	0,3	84х55х48
ВПК2111	660	440	10	5,3	15	2,0 х 106	0,3	117х55х48
ВПК2112	660	440	10	7,5	15	2,0 х 106	0,3	106х55х48
ВК-300	660	440	16	10,5	80	2,0 х 106	0,3	122х60х67

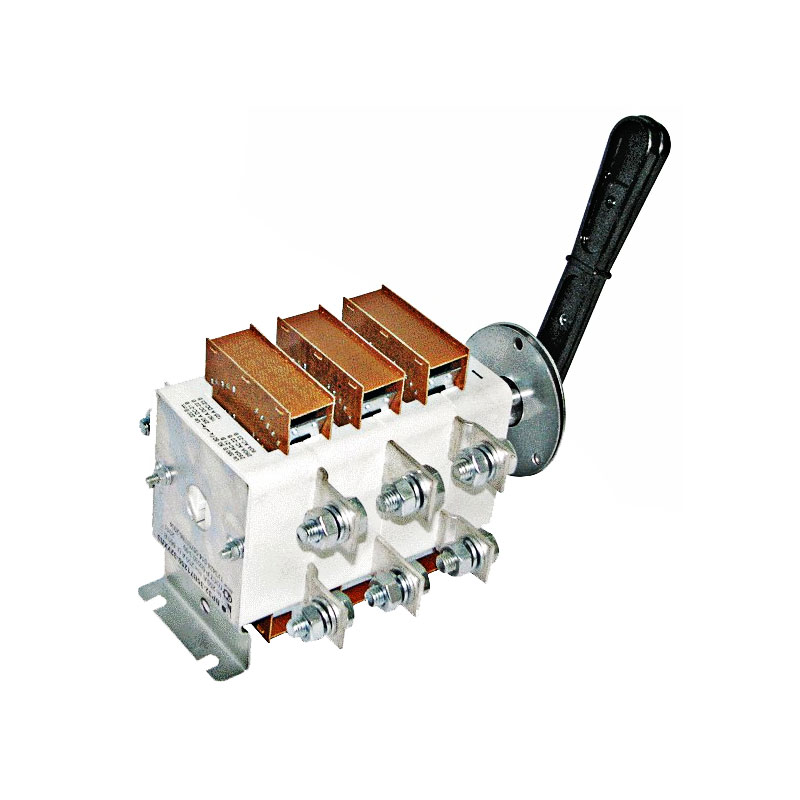

Рубильники ВР32

Рубильники ВР32-31, ВР32-35, ВР32-37, ВР32-39 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.

Условия эксплуатации:

• Температура окружающей среды от -60 до +40°С.
• Высота установки над уровнем моря не более 2000 м.
• Степень загрязнения окружающей среды - 3.
• Режим работы - продолжительный.center

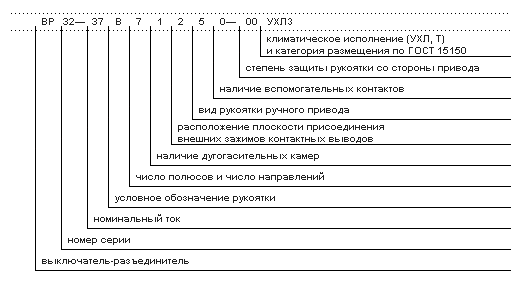

Структура условного обозначения выключателя-разъединителя ВР32:

ВР32- ХХ Х Х Х Х Х Х – ХХ ХХХХ

ВР - вид аппарата;
32 - номер серии;
ХХ - номинальный ток (31 -100 А, 35 - 250 А, 37 - 400 А, 39 - 630 А);
Х - условное обозначение съемности рукоятки (А - несъемная, В - съемная);
Х - число полюсов и число направлений (1 - однополюсный выключатель-разъединитель на одно    направление, 2 - двухполюсный выключатель-разъединитель на одно направление, 3 - трехполюсный    выключатель-разъединитель на одно направление, 5 - однополюсный выключатель-разъединитель на два    направления, 6 - двухполюсный выключатель-разъединитель на два направления, 7 - трехполюсный    выключатель-разъединитель на два направления);
Х - наличие или отсутствие дугогасительных камер (0 - отсутствие дугогасительных камер, 1 - наличие    дугогасительных камер);
Х - расположение плоскости присоединения внешних зажимов контактных выводов:
   (1 - параллельно плоскости монтажа, 2 - перпендикулярно плоскости монтажа, 3 – комбинированное: ввод    параллельно, вывод перпендикулярно плоскости монтажа, 4 - комбинированное: ввод перпендикулярно,    вывод параллельно плоскости монтажа);
Х - вид рукоятки ручного привода (0 - без рукоятки, 2 - боковая рукоятка, 4 - передняя смещенная рукоятка, 5 - боковая смещенная рукоятка);
Х - наличие или отсутствие вспомогательных контактов:
   (0- без вспомогательных контактов, 1 - со вспомогательными контактами);
ХХ - степень защиты рукоятки со стороны привода (00 - IРОО, 32 - IР32);
Х3 - климатическое исполнение (УХЛ, Т) и категория размещения (3) по ГОСТ 15150.

Пример обозначения рубильника ВР 32:

Выключатели-разъединители ВР32 имеют следующие технические характеристики:

ХАРАКТЕРИСТИКИ	ВР-32
Номинальные рабочие напряжения для главной цепи: переменного тока: постоянного тока:	380, 660 В 220, 440 В
Условный тепловой ток на открытом воздухе (Jth)	100, 250, 400 и 630 А
Условный тепловой ток в оболочке (Jth)	80, 200, 315 и 500 А
Номинальная частота переменного тока	50 и 60 Гц
Механическая износостойкость на токи 100 и 250 А: на токи 400 и 630 А:	25000 циклов "ВО" 16000 циклов "ВО"
Мощность, потребляемая аппаратом на один полюс ВР32-31 ВР32-35 ВР32-37 ВР32-39	3 Вт 15 Вт 35 Вт 60 Вт

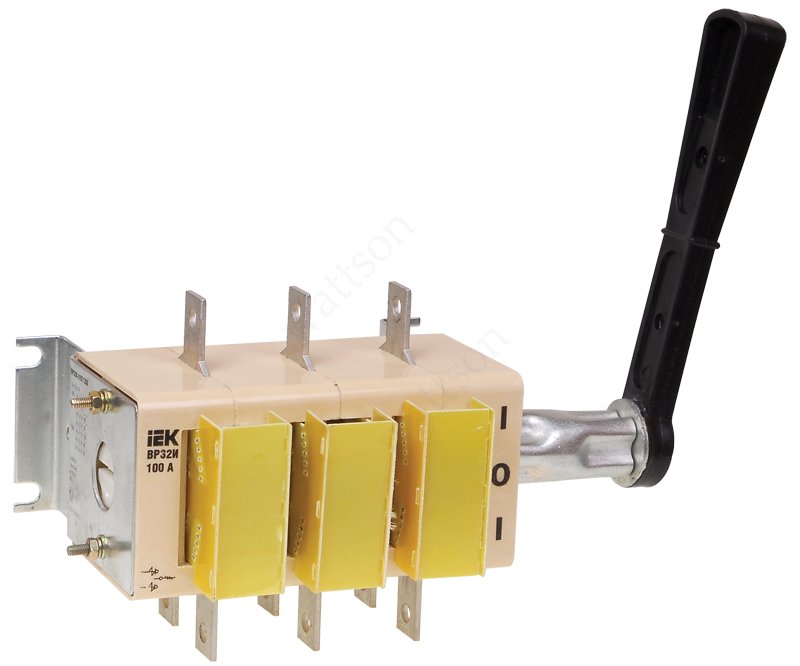

Выключатели-разъединители ВР32И (IEK)

Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц. Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п. Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3 и изготовлены по техническим условиям ТУ 3424-029-18461115-2009. Рекомендации по применению: В качестве…

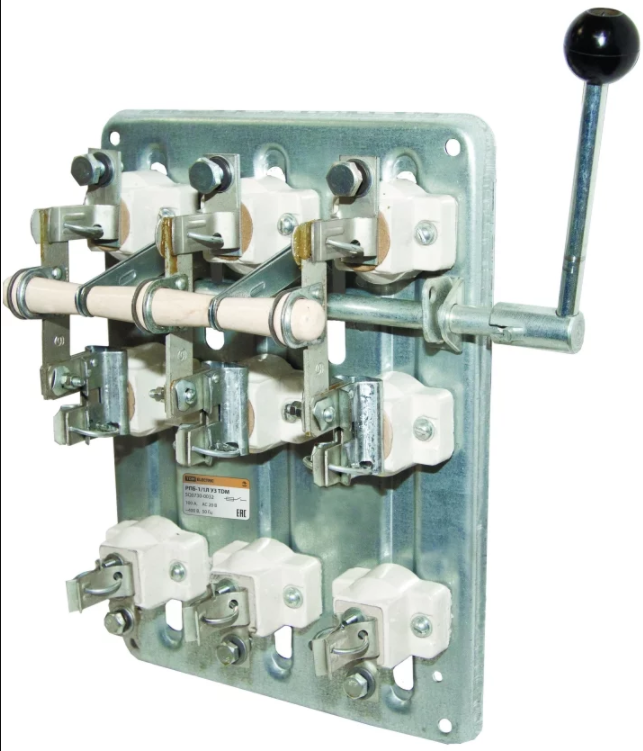

Рубильники РПС

Рубильники РПС с предохранителями на общей плите с боковым смещенным приводом, открытого исполнения, трехполюсные с ручным приводом зависимого действия, для переднего присоединения проводников, обладающие свойствами разъединителей предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В. В рубильниках РПС с предохранителями на общей плите используются предохранители ПН-2 100А, 250А, 400А.

Структура условного обозначения рубильника РПС:

  Рубильник РПС-1/1 П, 100А У3
    РП - условное обозначения аппарата, рубильник с предохранителями;
    С - условное обозначение вида привода, боковой смещенный;
    1/ - условное обозначение номинального тока, 1 - 100А, 2 - 250А, 4 - 400А;
    1 - условное обозначение длины вала,
        - для рубильников с боковым смещенным приводом: 1 - 180 мм, 2 - 215 мм;
        - для рубильников с боковой рукояткой: 1 - 170 мм, 2 - 205 мм;
    П - условное обозначение исполнения бокового смещенного привода и боковой рукоятки: П - правое, Л - левое
    100А - номинальный ток, А;
    У3 - вид климатического исполнения по ГОСТ 15150.

Габариты и размеры рубильника РПС:

Наименование	Значение
Категория применения по ГОСТ Р 50030.3	АС-20В
Вид климатического исполнения	У3
Номинальный режим эксплуатации	Продолжительный
Класс защиты от поражения электрическим током	0
Степень защиты	IP00
Номинальное рабочее напряжение	380В
Номинальные рабочие токи	100А, 250А, 400А
Номинальная частота переменного тока	50 Гц
Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05 Ue, коэффициенте мощности 0,95 при токе 1,5 Ie для аппаратов 250А, 400А	не менее 10 циклов <ВО>
Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном коэффициенте мощности 0,95 при токе равном 0,5 Ie для аппаратов 250 и 400А	не менее 500 циклов <ВО>
Номинальный условный ток короткого замыкания	100А - 20кА; 250А - 20кА; 400А - 30кА
Механическая износостойкость аппаратов	Не менее 2500 циклов <ВО>
Максимальное количество и сечение проводников, присоединяемых к одному выводу рубильника и предохранителя	2х70

Выключатели-разъединители SPX-D, SPX, SPX-V, SP (Legrand)

Предназначены для коммутации цепей под нагрузкой. Оснащаются предохранителями с держателями предохранителей ножевого типа для защиты от перегрузки и короткого замыкания. Разрыв цепи с обеих сторон предохранителя, 4 точки разрыва на полюс. Положение рукоятки четко указывает на коммутационное положение разъединителя. Соответствуют требованиям стандарта МЭК 60947-3.

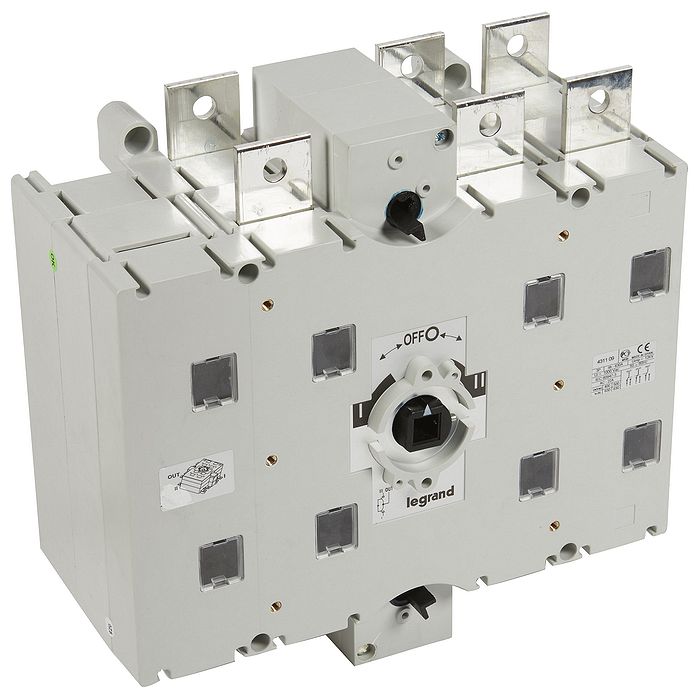

Выключатели-разъединители перекидные DCX-M (Legrand)

Перекидные выключатели-разъединители DCX-M на токи от 40 до 1600 А. Высокопрочный литой корпус из армированного стекловолокном полиэстера обладает высокими изоляционными характеристиками. Температура эксплуатации: -10 - +70 °С Самоочищающиеся ножевые контакты обеспечивают:надежное соединение при высоких пусковых токах или коротких замыканияхвысокую стойкость к механическим ударам и вибрациям Каждый полюс оснащен двойными контактами с двойным разрывом цепи - четыре точки разрыва на полюс. Аппараты с плоскими выводами поставляются…

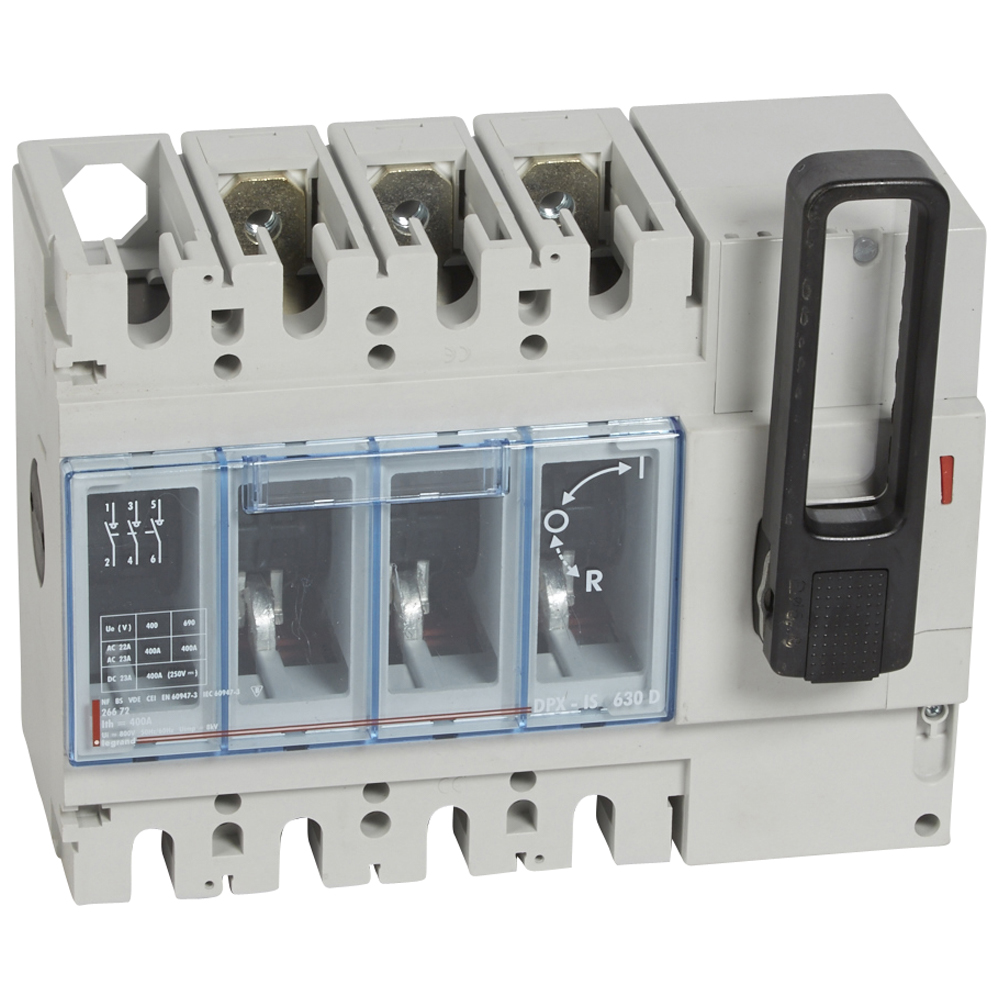

Выключатели-разъединители с видимым разрывом DPX-IS (Legrand)

Обеспечивают отключение под нагрузкой с видимым разрывом цепи и надежным замыканием/размыканием контактов. Замок, встроенный в рукоятку. Подсоединение проводников с помощью гнездовых зажимов. Поставляется с заглушкой для винтов. Соответствуют NF МЭК 60947-3. Категория применения AC 23 A. Допускают установку таких же вспомогательных электрических компонентов, как и выключатели DPX-IS 630 (стр. 156). В зависимости от рабочего положения контакт, Кат. № 0 261 60, может быть вспомогательным контактом…

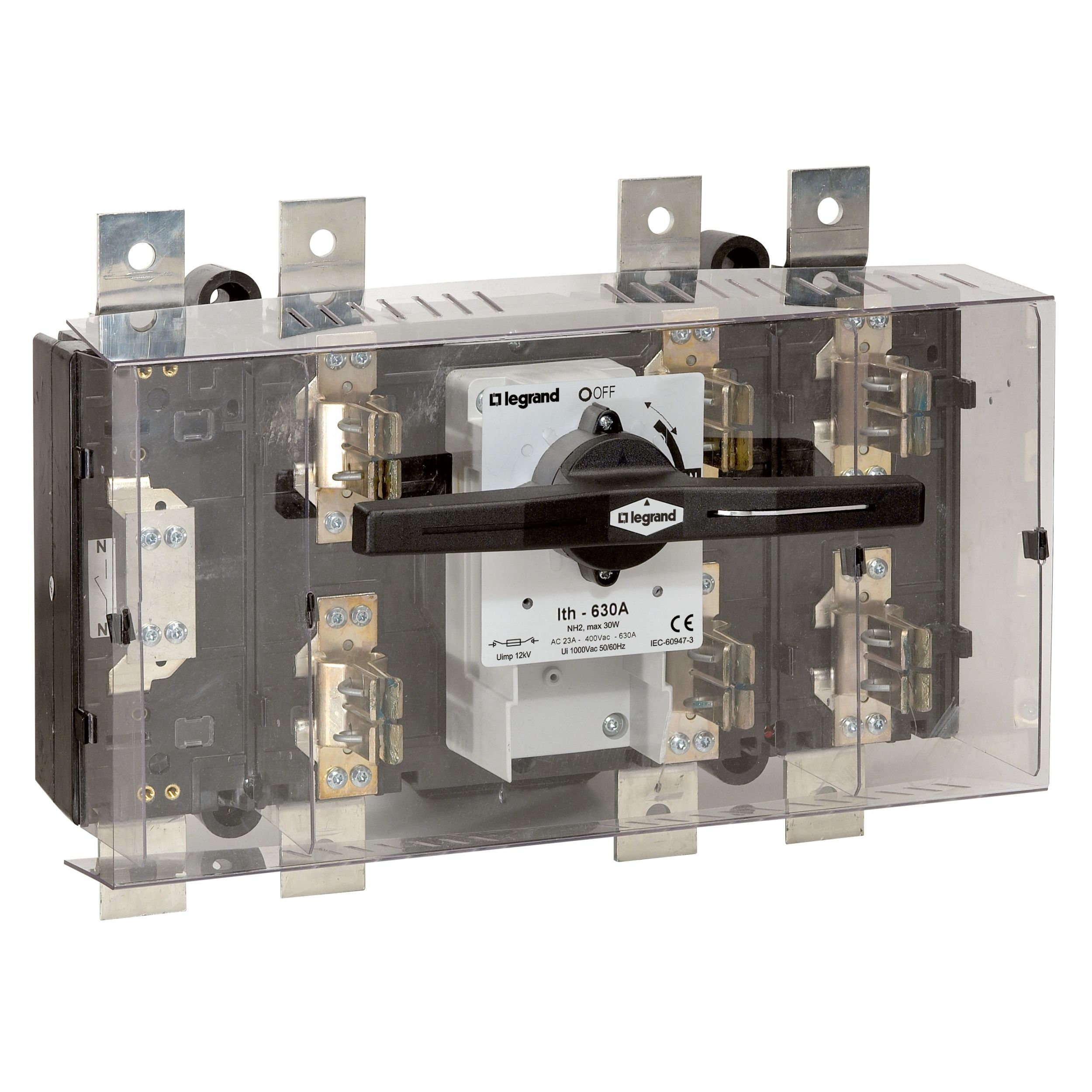

Выключатели-разъединители с видимым разрывом Vistop (Legrand)

Выключатели-разъединители обеспечивают отключение под нагрузкой с индикацией положения разрыва цепи. Состояние выключателя отображается механическим индикатором, расположен в передней части аппарата: «разомкнуто» (зеленый) и «замкнуто» (красный). Двойное разъединение полюсов с помощью самоочищающихся контактов с быстрым замыканием и размыканием. Закрепление винтами или установка на рейку 3 EN 60715. Два варианта с оперативной панелью: С боковой рукояткой управления (с правой стороны), с уплотнением, обесп. поддержание степени защиты оболочки…

Пускатель электромагнитный ПМЛ

Применяются стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.

Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительные функции: реверсирование, при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток Y/A.

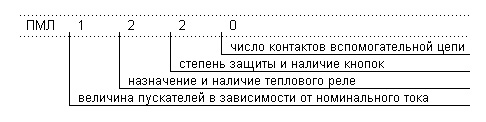

Возможные обозначения магнитных пускателей серии ПМЛ

Величина пускателей в зависимости от номинального тока:
    1 —10А;
    2 —25А;
    3 —40А;
    4 —63А;
Назначение и наличие теплового реле:
    1 —нереверсивный без теплового реле;
    2 —нереверсивный с тепловым реле;
    5 —реверсивный пускатель без теплового реле с электрической и механической блокировками;
    6 —реверсивный пускатель с тепловым реле с электрической и механической блокировками;
    7 —пускатель звезда-треугольник;
Степень защиты и наличие кнопок:
    0 —IP00 без кнопок;
    1 —IP54 без кнопок;
    2 —IP54 c кнопками П+С;
    3 —IP54 c кнопками П+С+сигнальная лампа;

Основные технические параметры магнитных пускателей серии ПМЛ

Параметры пускателей	X100	X110	X210	X220	X230
Величина номинального тока, А	10-63
Исполнение и наличие термореле	нереверсивный без термореле		нереверсивный с термореле
Степень защиты и наличие кнопок	IP00	IP54 без кнопок	IP54 без кнопок	IP54 с кнопками [Пуск] [Стоп]	IP54 с кнопками [Пуск] [Стоп] и сигнальной лампой

Пускатели магнитные в корпусе со степенью защиты IP 65

Пускатели магнитные КМЭ(р) являются комплектным устройством, состоящим из малогабаритного контактора КТЭ, теплового реле РТЭ, оболочки с сальниками и кнопок управления. Пускатели предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с коротко-замкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМЭ 0910 - КМЭ 3210 используется пластиковый корпус, контакторов КМЭ 4011 - КМЭ 9511 - металлическая оболочка.

Более высокая степень защиты по сравнению с аналогами.

Тип корпуса	Наимено- вание	Ном. рабочее напряжение, В	Номинальн. мощность, кВт	Ном. рабочий ток, A	Номинальное напряжение катушки управления, В	Тепловое реле	Каталожный номер
пластик	КМЭ(р)0910	380 ~	4	9	380	РТЭ1314	ctrpr9380v
	КМЭ(р)0910	380 ~	4	9	220	РТЭ1314	ctrpr9220v
	КМЭ(р)1210	380 ~	5,5	12	380	РТЭ1316	ctrpr12380v
	КМЭ(р)1210	380 ~	5,5	12	220	РТЭ1316	ctrpr12220v
	КМЭ(р)1810	380 ~	7,5	18	380	РТЭ1321	ctrpr18380v
	КМЭ(р)1810	380 ~	7,5	18	220	РТЭ1321	ctrpr18220v

пластик	КМЭ(р)2510	380 ~	11	25	380	РТЭ1322	ctrpr25380v
	КМЭ(р)2510	380 ~	11	25	220	РТЭ1322	ctrpr25220v
	КМЭ(р)3210	380 ~	15	32	380	РТЭ2353	ctrpr32380v
	КМЭ(р)3210	380 ~	15	32	220	РТЭ2353	ctrpr32220v

металл	КМЭ(р)4011	380 ~	18,5	40	380	РТЭ2355	ctrpr40380v
	КМЭ(р)4011	380 ~	18,5	40	220	РТЭ2355	ctrpr40220v
	КМЭ(р)5011	380 ~	22	50	380	РТЭ3357	ctrpr50380v
	КМЭ(р)5011	380 ~	22	50	220	РТЭ3357	ctrpr50220v
	КМЭ(р)6511	380 ~	30	65	380	РТЭ3359	ctrpr65380v
	КМЭ(р)6511	380 ~	30	65	220	РТЭ3359	ctrpr65220v
	КМЭ(р)8011	380 ~	37	80	380	РТЭ3363	ctrpr80380v
	КМЭ(р)8011	380 ~	37	80	220	РТЭ3363	ctrpr80220v
	КМЭ(р)9511	380 ~	45	95	380	РТЭ3365	ctrpr95380v
	КМЭ(р)9511	380 ~	45	95	220	РТЭ3365	ctrpr95220v

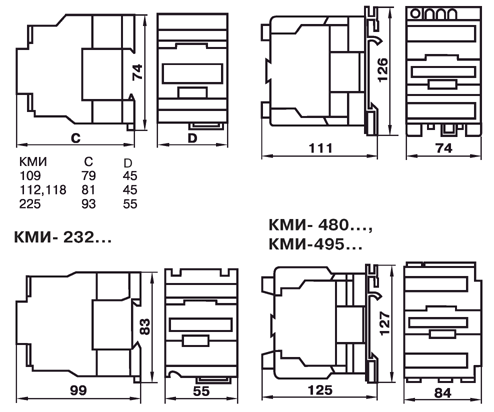

Контакторы малогабаритные КМИ

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95А предназначены для пуска асинхронных электродвигателей с коротко замкнутым ротором на напряжение до 660В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).

Преимущества
    • Широкая область применения
    • Широкий диапазон рабочих температур от -40° до +50°С
    • Дополнительные принадлежности: приставки контактные ПКИ, приставки выдержки времени ПВИ, механизм блокировки (для реализации реверсивной сборки)
    • Насечки на присоединительных зажимах, исключающие перегрев и оплавление проводов за счет надежной фиксации в местах присоединения
    • Удобство замены втягивающей катушки
    • Варианты исполнения на десять номинальных токов
    • Срок службы не менее 15 лет

Дополнительная информация
Описание
  Контакторы КМИ являются электромагнитными аппаратами переменного тока, магнитные системы которых разделены на две части: неподвижную, эластично закрепленную в основании из пластмассы, и подвижную с контактами для коммутации силовой цепи. Управление работой контактора осуществляется с помощью многовитковой катушки, расположенной на среднем стержне неподвижной части Ш-образной магнитной системы.

Принцип действия
  Под воздействием электромагнитного поля втягивающей катушки, возникающего при протекании через нее тока, происходит смыкание магнитной системы и преодолевается противодействие возвратной пружины и пружин контактных мостиков. Для предотвращения детонации предусмотрены массивные короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы.

Технические характеристики
  Номинальное рабочее напряжение переменного тока, В - 230, 400, 600
  Номинальное напряжение изоляции, В - 660
  Категория применения - AC1, AC3, AC4
  Рабочее положение - вертикальное с отклонением ±30оС
  Степень защиты по ГОСТ 14254-96 - IP20

Контакторы электромагнитные серии КТИ

Контакторыэлектромагнитные серии КТИ торговой марки ИЭК предназначены для использования в схемах управления электроприводами для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 1000 В переменного тока частоты 50 Гц, а также могут быть использованы для включения и отключения других электроустановок.

Преимущества
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в часности втягивающей катушки. Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами. Большой ассортимент дополнительных устройств Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.

Дополнительная информация
По своим характеристикам контакторы соответствуют требованиям ГОСТ Р 50030.4.1-2002. Степень защиты: IPOO по ГОСТ 14254-96. Климатическое исполнение и категория размещения контакторов УХЛ4 по ГОСТ 15150-69. Рабочее положение - вертикальное с отклонением ± 30°.

Технические характеристики

Параметры		КТИ- 5115	КТИ- 5150	КТИ- 5185	КТИ- 5225	КТИ- 5265	КТИ- 5330	КТИ- 6400	КТИ- 6500	КТИ- 7630
Номинальное рабочее напряжение переменного тока Ue, B		230; 400; 600
Номинальное напряжение изоляции Ui, B		1000
Номинальный рабочий ток Ie, категория применения AC-3 (Un =<400B), A		115	150	185	225	265	330	400	500	630
Условный тепловой ток Ith (t0=<400), категория применения АС-1, А		200	250	275	315	350	400	500	700	1000
Номинальная нагрузка по АС-3, кВт	230В	30	40	55	63	75	100	110	147	200
	400В	55	75	90	110	132	160	200	250	335
	660В	80	100	110	129	160	220	280	335	450
Макс. кратковременная нагрузка (t =< 1c), А		920	1200	1480	1800	2120	2640	3200	4000	5040
Условный ток короткого замыкания Inc, А		5000			10000			18000
Защита от сверхтоков - предохранитель gG, А		200	250	315	315	400	500	500	800	1000
Повторно-кратковременный режим, циклов оперирования в час		120
Мощность рассеяния при номинальном токе, Вт/полюс	АС-3	5	8	12	16	21	31	42	45	48
Мощность рассеяния при номинальном токе, Вт/полюс	АС-1	15	22	25	32	37	44	65	88	120

Пакетные переключатели ПП

Пакетные переключатели ПП-2(ПП 2) и ПП-3 (ПП 3) предназначены для работы в электрических цепях в качестве вводных выключателей, выключателей цепей управления и распределения электроэнергии и для ручного управления асинхронными электродвигателями.

Выключатели изготавливаются на номинальный ток и номинальное напряжение

Род тока	Номинальное напряжение, В	Величина пакетника
		I	III	IV	VII
		Номинальный ток, А
Переменный ток, частота 50 Гц	220	16	40	100	160
Переменный ток, частота 50 Гц	380	10	25	63	100
Постоянный ток	220	16	-	-	-

Пакетные выключатели (переключатели) должны выдерживать при номинальном токе и номинальном напряжении количество переключений

Номинальный ток, А	Количество переключений
	В цепях тока при коэффициенте мощности		В цепях постоянного тока с отношением L/r
	0,8	0,3	0,0025	0,01
16-160	20000	10000	20000	10000

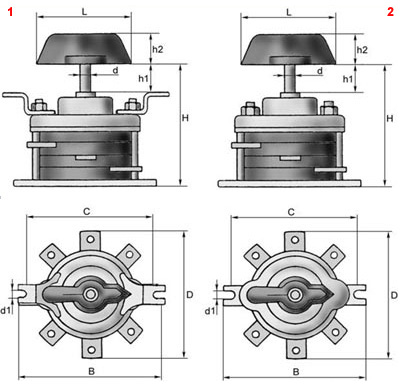

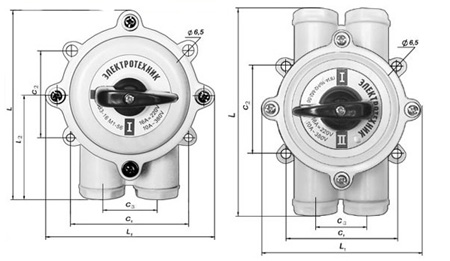

Габариты и размеры переключателей ПП-2(ПП 2) и ПП-3 (ПП 3)
IP56

Тип	Схема расположения сальников	Номер рисунка	Размеры, мм											Масса, не более, кг
Тип	Схема расположения сальников	Номер рисунка	L	L1	L2	H	H1	h	А	C1	C2	C3	Dc	Масса, не более, кг
ПП2-16/Н2 пл. 56	1	1	120	102	70	85	65	20	46	80	60	36	15	0,28
ПП3-16/Н2 пл. 56	1	1	120	102	70	85	65	20	46	80	60	36	15	0,35

Тип	Исполнение по способу установки и присоединения	Номер рисунка	Размеры									Масса, не более
Тип	Исполнение по способу установки и присоединения	Номер рисунка	Н ± 2	h1, не менее	h2, не более	D	d	d1	C ± 0,5	B	L	Масса, не более
ПП1-16/Н2	I	1	48	17	15	60	6	5	71	87	45	0,11
ПП1-16/Н2	III	2	48	16					55	65		0,09
ПП2-16/Н2	I	1	55	17					71	87		0,12
ПП2-16/Н2	III	2	55	16					55	65		0,11

Реле тока РТ

Реле тока РТ-01 предназначено для контроля переменного тока и применяется в схемах релейной защиты и автоматики электрических систем.

Реле тока размещено в пластмассовом корпусе. В верхней части размещены контактные зажимы для подключения внешней контролируемой цепи, в нижней - контактные зажимы для подключения внешних контролируемых цепей. На передней панели находится потенциометр регулировки тока срабатывания реле.

Технические характеристики

• Диапазон контролируемых токов (50/60 Гц): 1…6 A.
• Максимальный допустимый ток (не более 1 минуты): 10 A.
• Погрешность установки: 5%.
• Средняя основная погрешность: 5%.
• Погрешность от изменения температуры на 1°С: 0.1%.
• Время срабатывания реле при превышении контролируемого тока установленного значения: не более 0.05 c.
• Время повторной готовности: не более 0.2 c.
• Коэффициент возврата: не менее 0.9
• Масса: 0.3 кг.

Реле максимального тока РТ - 40, РТ - 140

Реле максимального тока РТ-40, РТ-140 применяются в качестве измерительных реле в схемах релейной защиты. Реле выпускаются в унифицированном корпусе "СУРА" и приспособлены для переднего или заднего под винт присоединения внешних проводников. Применяются в схемах релейной защиты и автоматики
энергетических систем в качестве органа, реагирующего на повышение тока.

Коэффициент возврата реле не менее 0.85 на первой уставке и не менее 0.8 на остальных уставках шкалы.

Все реле имеет один замыкающий и один размыкающий контакты. Номинальная частота тока: 50 и 60 Гц.
Габаритные размеры: 67х128х158 мм.
Масса реле: для РТ-40 - 0.7 кг; для РТ-140 - 0.85 кг.

Технические характеристики

• Класс точности: 5
• Коэффициент возврата: на минимальной уставке 0.8; на остальных уставках 0.85
• Коммутационная способность контактов при напряжении: постоянный ток 250В, t=0.005с - 60Вт; переменный ток 250В, cos=0.5 - 300В*А
• Механическая износостойкость: 12 500 циклов ВО
• Коммутационная износостойкость: 2 500 циклов ВО
• Время замыкания замыкающего контакта при отношении входного тока к току срабатывания: 1.2 - не более 0.1c; 3.0 - не более 0.03с
• Испытательное напряжение переменного тока частоты 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1мин без пробоя и перекрытия, приложенное:
- • между электрически независимыми частями реле, а также между ними и металлическими частями корпуса реле - 2000 В;
- • между контактами в разомкнутом положении - 500В

Тип реле	Пределы уставки на ток срабатывания реле (A)	Потребляемая мощность при токе мин. уставки (Вт)	Номинальный ток (A)
			соединение катушек
			последовательное	параллельное
РТ-40/0.2, РТ-140/0.2	0.05…0.2	0.2	0.4	1
РТ-40/0.6, РТ-140/0.6	0.15…0.6	0.2	1.6	2.5
РТ-40/2, РТ-140/2	0.5…2.0	0.2	2.5	6.3
РТ-40/6, РТ-140/6	1.5…6.0	0.5	10	16
РТ-40/10, РТ-140/10	2.5…10.0	0.5	16	16
РТ-40/20, РТ-140/20	5.0…20.0	0.5	16	16
РТ-40/50, РТ-140/50	12.5…50.0	0.8	16	16
РТ-40/100, РТ-140/100	25…100	1.8	16	16
РТ-40/200, РТ-140/200	50…200	8.0	16	16

Условия эксплуатации

• Высота над уровнем моря до 2000м.
• Диапазон рабочих температур от -20 до +55°С.
• Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00. Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
• Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и др. жидкостей, а также от прямого воздействия солнечной радиации.

Структура условного обозначения

    РТ - X 40 / XX - X4
    РТ - Реле тока
    X - Наличие цифры 1 обозначает реле в унифицированной оболочке
    40 - Номер разработки
    XX - Ток максимальной уставки, (0.2, 0.6, 2, 6, 10, 20, 50, 100, 200) A
    X4 - Климатическое исполнение (УХЛ, О) и категория размещения (4)

Реле тока РТ - 40/Р, РТ - 40/Р5, РТ - 40/Ф, РТ - 40/1Д

Реле РТ-40/Р предназначено для применения в схемах устройств резервирования отказа выключателей, а также в специальных схемах защиты на номинальные токи 1 или 5 А.

Реле РТ-40Ф предназначено для применения в схемах защиты установок переменного тока в тех случаях, когда требуется загрубление защиты при появлении высших гармоник тока. Токи срабатывания реле при частоте 150 Гц возрастают не менее, чем в 8 раз.

Реле РТ-40/1Д предназначено для применения в схемах защиты переменного тока в тех случаях, когда требуется большая кратность длительно допустимого тока к току срабатывания реле. Реле термически устойчиво при длительном протекании тока, равного 6.93 А.

Технические характеристики

    Номинальный ток:
     для РТ-40/Р1 - 1А; для РТ-40/Р5 - 5А; для РТ-40/Ф и РТ-40/1Д - 6.3А
  Пределы токов срабатывания:
    для РТ-40/Р1 - 65…260А; для РТ-40/Р5 - 325…1300А; для РТ-40/Ф - 1.75…17.6А; для РТ-40/1Д - 0.15…1А
    Количество и тип контактов: 1 замыкающий и 1 размыкающий
    Максимальное коммутируемое напряжение: 250 В
    Максимальный коммутируемый ток: 2 А
    Габаритные размеры: 179х218х170 мм
    Масса: 3.5 кг

Реле максимального тока РТ-81, РТ-82, РТ-83, РТ-84, РТ-85, РТ-86, РТ-91, РТ-95

Применяются для защиты электрических машин, трансформаторов и линий передачи при коротких замыканиях и перегрузках. Реле типов РТ-83, РТ-84, РТ-86 применяются в тех случаях, когда требуется сигнализация о перегрузках.

Реле типов РТ-81, РТ-82 имеют один главный замыкающий контакт, действующий мгновенно при токах короткого замыкания и с выдержкой времени при перегрузках в защищаемых электроустановках. Перестановкой деталей замыкающий контакт превращается в размыкающий контакт.

Реле типов РТ-83, РТ-84 имеют один главный замыкающий контакт, действующий мгновенно при токах короткого замыкания и один замыкающий сигнальный контакт, работающий с выдержкой времени при перегрузках.

Реле типов РТ-85, РТ-86, предназначенные для работы на оперативном переменном токе, имеют усиленные замыкающий и размыкающий контакты с общей точкой, причем реле типа РТ-86, кроме главных контактов, имеют замыкающий сигнальный контакт, аналогично реле типа РТ-84. Усиленные замыкающий и размыкающий контакты в реле типа РТ-85 могут действовать как мгновенно, так и с выдержкой времени. В реле типа РТ-86 эти контакты могут действовать только мгновенно.

Реле РТ-91 имеют один главный замыкающий контакт, действующий мгновенно при токах короткого замыкания и с выдержкой времени при перегрузках в защищаемых электроустановках.

Реле РТ-95 имеет усиленные замыкающий и размыкающий контакты с общей точкой и предназначено для работы на оперативном переменном токе. Усиленные замыкающий и размыкающий контакты в реле типа РТ-95 могут действовать как мгновенно, так и с выдержкой времени.

Технические характеристики

Тип реле	РТ-81/1, РТ-83/1, РТ-85/1	РТ-81/2, РТ-83/2, РТ-85/2	РТ-82/1, РТ-84/1, РТ-86/1	РТ-82/2, РТ-84/2, РТ-86/2	РТ-91/1, РТ-95/1	РТ-91/2, РТ-95/2
Номинальный ток (А)	10	5	10	5	10	5
Уставки на ток срабатывания (А)	4, 5, 6, 7, 8, 9, 10	2, 2.5, 3, 3.5, 4, 4.5, 5	4, 5, 6, 7, 8, 9, 10	2, 2.5, 3, 3.5, 4, 4.5, 5	4, 5, 7, 8, 9, 10	2, 2.5, 3, 3.5, 4, 4.5, 5
Уставки на время срабатывания (c)	1…4		4…16		14
Уставки на кратность тока элемента отсечки	2…8
Габаритные размеры (мм)	245х149х145
Масса (кг)	2.9

Условия эксплуатации

    • Высота над уровнем моря до 2000м.
    • Диапазон рабочих температур от -20 до +55°С.
    • Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
    • Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
    • Установка реле на вертикальной плоскости, допускается отклонение не более 5° в любую сторону.
    • Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий и других жидкостей, а также от прямого воздействия солнечной радиации.

Структура условного обозначения РТ ХХ/Х-Х4:
     • РТ – реле тока;
     • Х – серия реле (8 или 9);
     • Х – конструктивное исполнение (1, 2, 3, 4, 5, 6);
     • Х – номинальный ток (1 – 10А, 2 – 5А);
     • Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4).
